Installer une climatisation, c’est un peu comme monter un meuble Ikea : on vous dit que c’est facile, et puis vous vous retrouvez avec des pièces mystérieuses et un manuel en 12 langues. Sauf qu’ici, on parle d’électricité, de gaz frigorifique et de percage de murs. Autant dire que ça ne pardonne pas.
Après avoir accompagné une dizaine de clients dans leurs projets d’installation, je peux vous dire une chose : un bon schéma d’installation vaut mieux que trois heures de tutoriel YouTube. Concrètement, c’est ce qui fait la différence entre une installation propre et un bricolage qui vous coûtera le double en réparations.
Les différents types de climatisation et leurs schémas d’installation
Tous les climatiseurs ne s’installent pas de la même façon. Avant même de sortir la perceuse, vous devez comprendre quel système correspond à votre situation. Cette étape vous évitera des déconvenues.
Le monosplit reste le choix le plus courant pour débuter. Une unité intérieure, une unité extérieure, un circuit frigorifique entre les deux. Simple sur le papier. Dans la pratique, l’installation d’une climatisation monosplit coûte entre 800 et 2500 € pose comprise, selon la puissance et les contraintes de votre logement.
| Type de climatisation | Monosplit | Multisplit | Gainable | Mobile |
|---|---|---|---|---|
| Coût d’installation | 800 à 2500 € | 2500 à 5000 € | 4000 à 8000 € | 300 à 800 € (sans pose) |
| Distance unité intérieure/extérieure | 15 à 20 mètres max | 15 à 25 mètres max | 20 à 30 mètres max | Non applicable |
| Circuit électrique requis | 16A dédié | 20A dédié | 20A ou 32A dédié | Prise standard 10A |
| Diamètre liaisons frigorifiques | 1/4 et 3/8 pouce | 1/4 et 3/8 ou 1/2 pouce | 3/8 et 1/2 ou 5/8 pouce | Non applicable |
| Nombre de pièces climatisées | 1 pièce | 2 à 5 pièces | Toute la maison | 1 pièce |
| Difficulté d’installation | Moyenne | Élevée | Très élevée | Aucune (plug & play) |
| Évacuation des condensats | Obligatoire | Obligatoire | Obligatoire | Bac à vider |
Le multisplit permet de rafraîchir plusieurs pièces avec une seule unité extérieure. C’est plus esthétique en façade, mais le schéma d’installation devient nettement plus complexe. Chaque liaison doit être calculée précisément pour équilibrer le système.
Le gainable se cache dans les combles ou un faux-plafond. Vous ne voyez que les grilles de diffusion. Magnifique en théorie, mais réservé aux constructions neuves ou aux grosses rénovations. Le circuit de gaines demande une vraie étude de l’emplacement optimal selon la configuration de votre logement.
Les climatiseurs mobiles, eux, ne nécessitent aucune installation permanente. Vous branchez, vous positionnez le tuyau d’évacuation, c’est réglé. Mais soyons honnêtes : leur efficacité reste limitée et le bruit peut vite devenir insupportable dans une chambre.
Préparer son installation : mesures, emplacement et circuit électrique
Voici où la plupart des installations partent en vrille : on néglige la préparation. J’ai vu trop de gens commander leur climatisation avant même d’avoir vérifié si leur tableau électrique pouvait l’accueillir.
Première étape : mesurez la distance entre l’emplacement prévu pour l’unité intérieure et celui de l’unité extérieure. La distance maximale recommandée se situe entre 15 et 20 mètres pour un monosplit classique. Au-delà, vous perdez en performance et vous risquez des problèmes de pression dans le circuit frigorifique.
Pour l’emplacement intérieur, visez une hauteur d’au moins 2 mètres. L’air froid descend naturellement. Évitez les zones exposées au soleil direct et les endroits encombrés qui bloquent la circulation d’air. Gardez 15 cm minimum autour de l’unité pour le service.

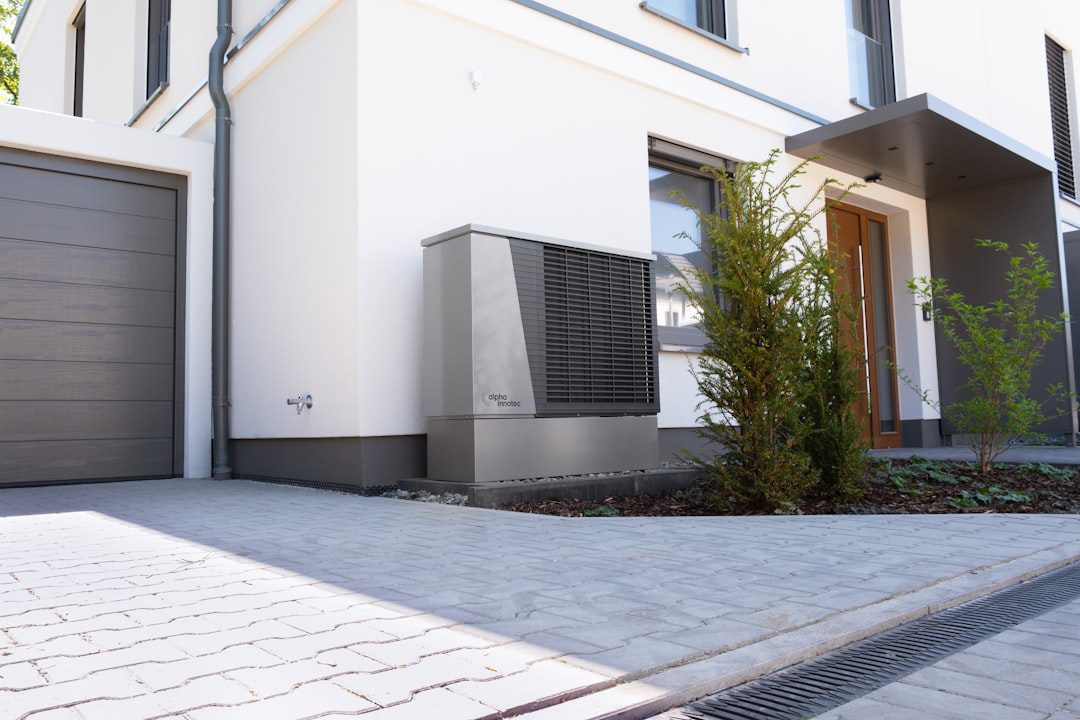

L’unité extérieure demande de l’attention. Elle doit être :
- À l’abri du vent dominant pour limiter les nuisances sonores
- Sur un support stable qui absorbe les vibrations
- Accessible pour l’entretien annuel
- Loin des chambres à coucher si possible
Le circuit électrique nécessite un disjoncteur dédié. Un climatiseur classique exige un circuit de 16A ou 20A selon sa puissance. Pas question de le brancher sur une prise existante. Vous risquez la surchauffe et potentiellement un incendie. Si votre tableau est déjà saturé, prévoyez l’intervention d’un électricien avant tout.
Vérifiez aussi votre autorisation de copropriété ou les règles d’urbanisme locales. Certaines communes imposent des restrictions sur les unités extérieures visibles depuis la rue. Mieux vaut le savoir avant de percer.
Schéma détaillé de l’installation étape par étape
Un bon schéma d’installation de climatisation maison ressemble à un plan de bataille. Chaque élément doit être positionné avec précision. Voici la marche à suivre que j’utilise systématiquement.
Fixez d’abord la plaque murale de l’unité intérieure. Utilisez un niveau à bulle. Une unité mal fixée provoque des vibrations et des bruits permanents. Marquez les points de perçage, percez, chevillez solidement. La plaque doit supporter le poids de l’unité sans bouger d’un millimètre.
Percez ensuite le mur pour faire passer les liaisons. Un trou de 65 à 80 mm de diamètre suffit généralement. Inclinez légèrement vers l’extérieur (environ 2%) pour que l’eau de condensation s’écoule naturellement. Cette inclinaison est souvent oubliée, et vous vous retrouvez avec des fuites à l’intérieur.
Installez la platine de fixation extérieure. Elle doit être parfaitement de niveau et solidement ancrée. Les vibrations d’une unité mal fixée se propagent dans toute la structure. Vos voisins vous remercieront de faire ça correctement.
Déroulez les liaisons frigorifiques avec précaution. Évitez les coudes trop serrés qui réduisent le débit. Le diamètre des liaisons varie entre 1/4 et 3/8 de pouce selon les modèles, ces dimensions ne sont pas négociables. Utilisez les tubes fournis par le fabricant, les tubes génériques posent souvent problème.
Passez également le câble électrique dans la gaine. Prévoyez un câble de section adaptée à la puissance de votre appareil. Un câble sous-dimensionné chauffe et présente un danger réel. Dans le doute, prenez une section supérieure.
Raccordements frigorifiques, électriques et évacuation des condensats
C’est ici que ça devient technique. Le raccordement frigorifique exige une manipulation d’huile de coude si vous êtes bricoleur, mais franchement, je recommande un professionnel certifié pour cette partie. La manipulation du fluide frigorigène est réglementée, et une erreur peut détruire votre compresseur.
Si vous passez quand même par un pro (ce que je vous conseille vivement), voici ce qu’il doit faire : cintrer les tubes cuivre sans les écraser, réaliser des dudgeonnages parfaits avec une dudgeonneuse de qualité, serrer aux couples recommandés par le fabricant. Un serrage approximatif provoque des fuites.
La mise sous vide du circuit dure au minimum 30 minutes. Certains installateurs peu scrupuleux sautent cette étape. Résultat : humidité dans le circuit, corrosion, panne prématurée. Exigez cette étape si vous faites appel à un installateur.
Le raccordement électrique suit le schéma fourni par le fabricant. Respectez scrupuleusement les couleurs de fils. Raccordez la terre en priorité. Vérifiez deux fois avant de remettre le courant. Une inversion phase/neutre peut griller l’électronique de commande.
L’évacuation des condensats mérite votre attention. L’unité intérieure produit de l’eau en permanence. Cette eau doit s’évacuer par gravité vers l’extérieur ou vers un point d’évacuation existant. La pente du tuyau doit être constante, sans point bas où l’eau stagnerait.
Testez l’évacuation en versant un verre d’eau dans le bac à condensats avant de tout refermer. Si l’eau ne s’écoule pas rapidement, votre pente est insuffisante. Vous découvrirez le problème trop tard sinon, quand l’eau coulera le long de votre mur.
Une fois tout raccordé, faites tourner le système en mode test pendant au moins une heure. Vérifiez l’absence de vibrations anormales, de bruits suspects, de fuites. Contrôlez que l’air sort bien froid et que le débit est uniforme sur toute la surface de diffusion.
Dernier point qu’on oublie souvent : photographiez votre installation avant de refermer les caches. Si vous devez intervenir dans trois ans, vous serez bien content de savoir où passent exactement vos câbles et vos tubes. J’aurais aimé qu’on me donne ce conseil lors de ma première installation en 2018.
La climatisation transforme réellement le confort d’un logement durant l’été. Mais une installation bâclée vous coûtera plus cher en pannes et en surconsommation qu’un peu de rigueur au départ. Prenez le temps de bien faire les choses, ou investissez dans un installateur sérieux qui vous fournira un plan d’installation détaillé et une garantie décennale.
Questions fréquentes
Un professionnel certifié est obligatoire pour manipuler le gaz frigorifique. Seul un technicien habilité peut effectuer la mise en service et la charge du circuit. Vous pouvez préparer les supports et le circuit électrique, mais faites intervenir un pro pour la connexion finale.
Aucune distance légale n’existe, mais respectez 3 mètres minimum par courtoisie. Le bruit d’une unité extérieure peut atteindre 50 à 65 décibels selon les modèles. Privilégiez un emplacement éloigné des chambres voisines et installez des plots anti-vibrations pour réduire les nuisances.
Oui, l’évacuation des condensats est obligatoire pour tout système fixe. Chaque unité intérieure produit entre 5 et 20 litres d’eau par jour selon l’humidité. Raccordez le tuyau de drainage aux eaux usées ou prévoyez une évacuation gravitaire vers l’extérieur.
